應用范圍

● 采煤工作面頂?shù)装甯凰蕴綔y

● 掘進工作面前方富水性超前探測

● 巷道頂、底板及側幫富水性探測

● 防治水的注漿效果評價

● 上下三帶并行電法監測

● 地下采空區及溶洞富水性探測

● 水利堤壩工程隱患探測



技術特點

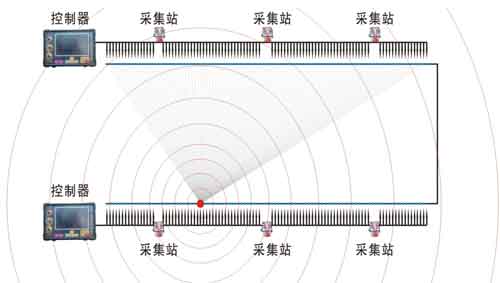

● 配置靈活：系統配置靈活，每站最大32個通道，同時可以按1～3個分站進行配置；可同時滿足單巷、雙巷多種電法勘探系統。

● 并行采集：分站間同步采集，分站內部全通道并行采集,實現系統全并行采集。

● 同場觀測：除發射電極外，其他的電極參與同步接收，實現同源、同場觀測，大大提高施工效率、探測精度和深度。

● 智能發射：系統采用自適應場源選擇技術，發射時根據現場情況自動選擇最佳的發射場源。

● 信號遴選：采用特殊數字濾波處理手段，對工頻等雜散干擾信號進行抑制。

● 探測方法：儀器可滿足并行直流電法超前探測、高密度電法、三維電法的探測需求;同時滿足雙巷高密度音頻電透、多頻電透等。

● 多模多頻：系統設有1-1500HZ發射頻率，頻率自由設置、可根據需要進行單頻.多頻發射。

● 穿透力強：穿透能力最大可達300m以上。



成果展示圖

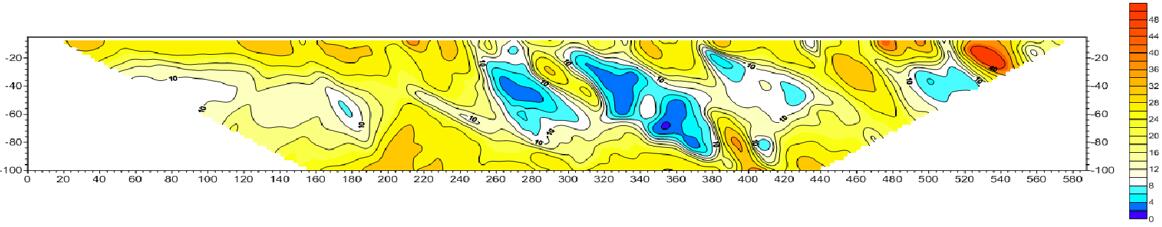

巷道底板測深成果示意圖

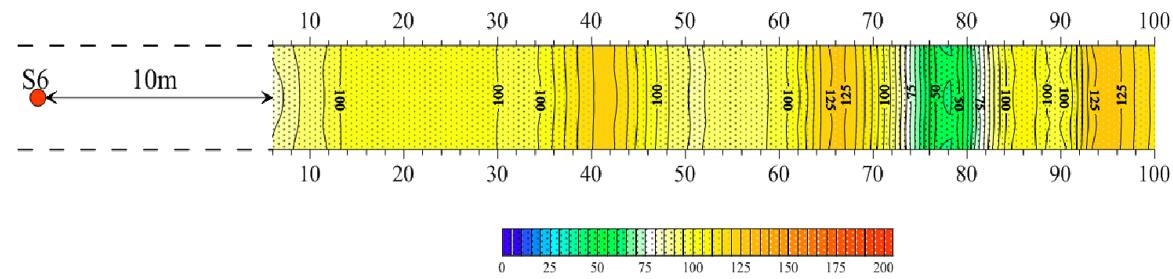

電法超前探成果示意圖

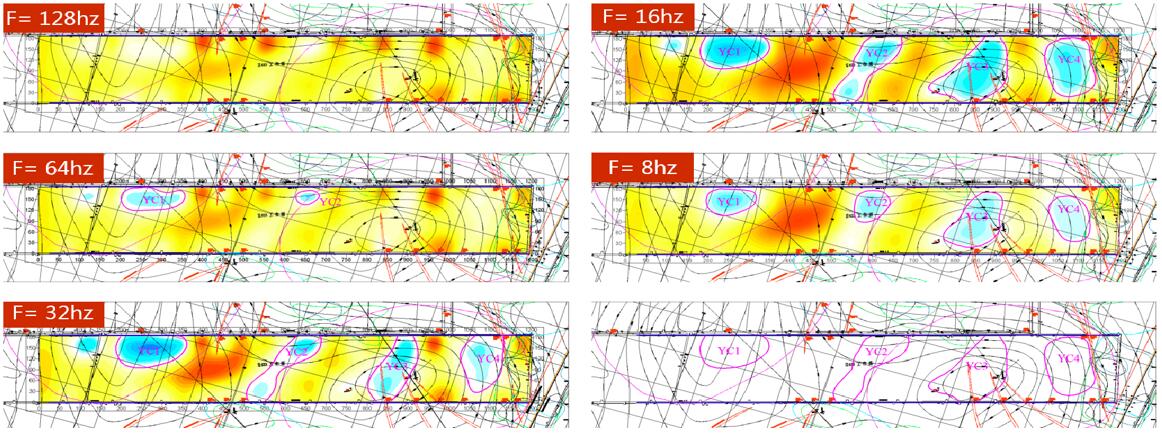

工作面底板賦水性探測成果圖

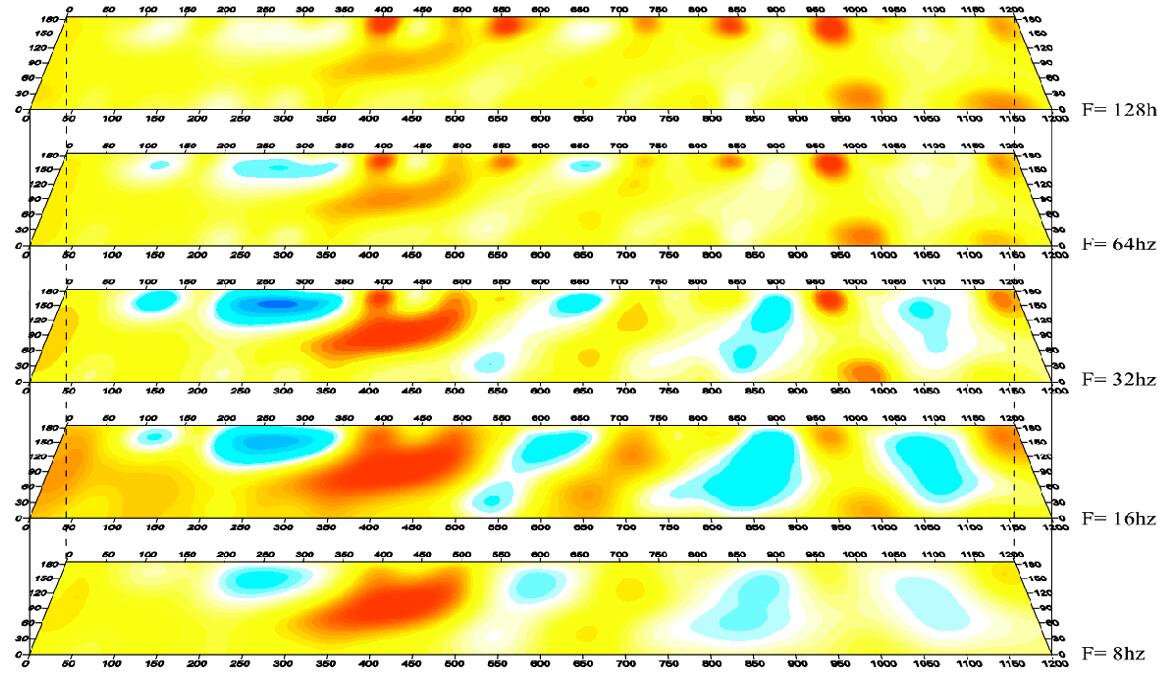

工作面底板賦水性探測成果解釋圖
