無線電波透視解析軟件適用于YDT88礦用無線電波透視儀，利用了坑道無線電波透視法的基本原理，由于煤層、巖層等介質的不同或構造帶的影響，無線電波在其傳播過程中的衰減程度也不同，對這種衰減程度的變化進行對比、分析、疊加處理，確定無線電波變化的異常區，通過研究采區煤層、巖層、各種構造及地質體對無線電波的影響所造成的各種無線電波透視異常的影響規律，可以圈定側區內地質構造和水文異常。

　　功能

　　• 坑透數據導入及拼接。

　　• 各種參數曲線查看。

　　• 異常交會圖、射線分布圖等圖件繪制。

　　• 坑透數據反演。

　　• 幫助文檔，使使用者更快的掌握。

　　• 本軟件能簡潔、快速處理電磁波坑透數據，準確定位地質體異常位置。

　　文件拼接、打開工程文件、

　　數據處理：包括工程測線輸入坐標、

　　圖形顯示和導出：包括射線分布圖、實測場強圖、絕對衰減反演、綜合曲線圖、異常交會圖

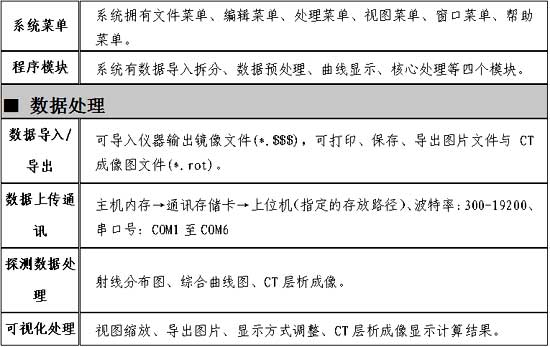

　　特點

　　界面

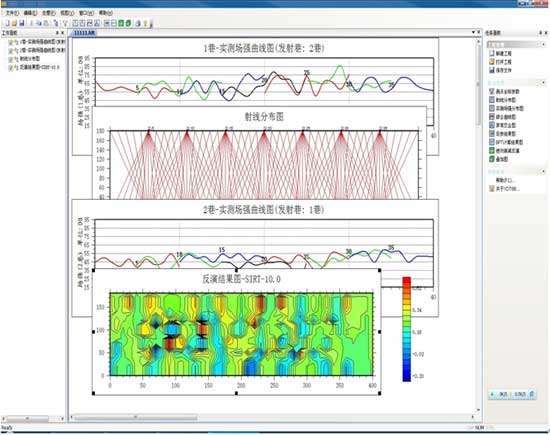

　　軟件界面示意圖
